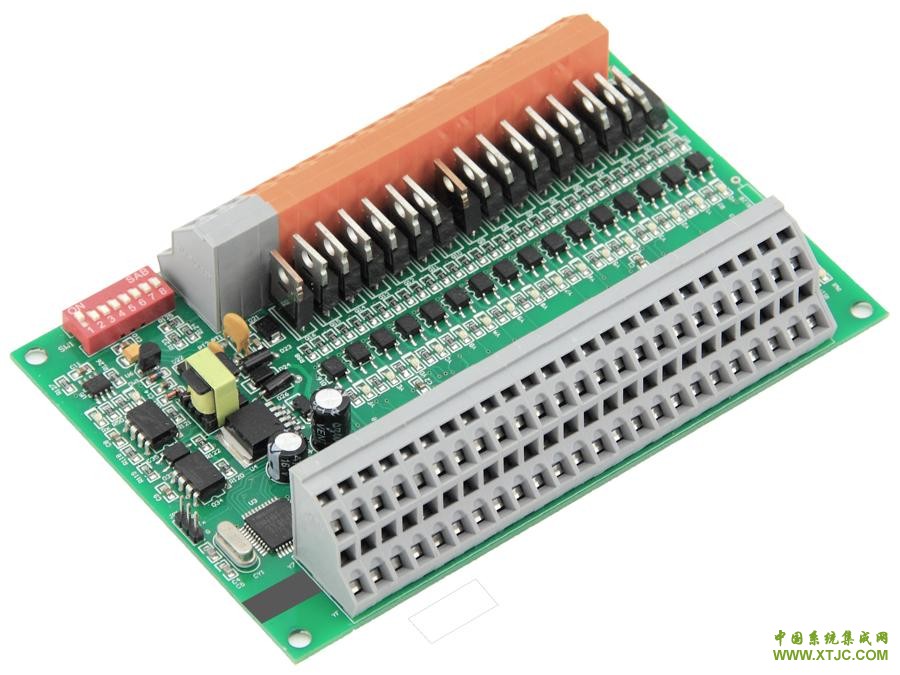

十六路开关量输入十六路开关量输出模块MR-D1616-BK
MR-D1616-BK为RS485型隔离16路开关量输入（DI）、16路开关量输出（DO）信号采集控制设备：开关量输入通道，可实现干接点（开关触点）信号及三线制传感器NPN信号的接入检测；开关量（集电极开路）输出通道，可直接输出24V DC电平信号控制小型设备启停。
针对工业应用，MR-D1616-BK现场开关量输入信号与模块内部电路之间采用光耦隔离；看门狗电路设计，在出现意外时能够自动复位MR-D1616-BK；ESD、过压、过流保护设计，确保系统长期运行稳定可靠；隔离的RS485通讯接口设计，避免工业现场信号对MR-D1616-BK通讯接口的影响；具有通讯超时检测功能；标准Modbus RTU通讯协议，使得用户可以更加轻松实现与广泛 SCADA软件、HMI 设备及支持Modbus RTU协议的PLC等设备和系统的整合应用；免费提供协议和示例代码，使您的二次开发更加灵活、简便、高效。
特点：
1、16路开关量输入，兼容开关触点信号与三线制传感器NPN信号；
2、16路（集电极开路）输出通道，可输出24VDC电源；
3、开关量输入、输出与系统完全隔离；
4、Modbus RTU通信协议，支持1、2、3、5、6、15、16功能码；
5、具有超时检测功能与超时预定义输出功能；
6、RS485通讯接口提供光电隔离及每线600W浪涌保护；
7、具有良好的过流过压、反接保护功能；
8、地址码、波特率无需电脑即可实现现场配置；
9、集成终端电阻，可根据现场需要配置是否启用
|
数字量输入接口 （DI） |
通道数 |
16（隔离电压1500VDC） |
|
输入类型 |
开关触点信号或集电极开路信号（NPN） |
|
|
数字量输出接口 （DO） |
通道数 |
16（隔离电压1500VDC） |
|
输出类型 |
光耦隔离型集电极开路输出 |
|
|
最大负载电压 |
30VDC |
|
|
最大负载电流 |
单路1A，总共不超过4A |
|
|
截止-漏电流 |
小于200μA |
|
|
导通-饱和电压 |
0.2V（1A） |
|
|
DO最大功耗 |
小于300mW |
|
|
串口通信参数 |
接口类型 |
RS485 |
|
波特率 |
19200~115200bps可设置，初始为19200bps |
|
|
通讯格式 |
8位数据位，无校验，1位停止位，1位起始位 |
|
|
通讯协议 |
Modbus RTU |
|
|
地址范围 |
1~15 |
|
|
串口保护 |
ESD保护 |
15KV |
|
隔离电压 |
1500VDC |
|
|
浪涌保护 |
600W |
|
|
串口过流，过压 |
60V，1A |
|
|
电源参数 |
电源规格 |
14~30V DC，推荐24V DC，反接保护 |
|
功耗 |
1.8W |
|
|
浪涌保护 |
600W |
|
|
电源过压，过流 |
30V，2A |
|
|
工作环境 |
工作温度 |
-10～50℃ |
|
储存温度 |
- 40～85℃ |
|
|
相对湿度 |
5～95%RH，不凝露 |
|
|
其他 |
尺寸 |
150mm*100mm*30mm |
|
外壳材质 |
无外壳 |
|
|
安装方式 |
螺丝安装 |
|
|
保修 |
1年质保 |
