深圳昶为科技有限公司

6路开关量输入2路开关量输出8路模拟量信号采集模块

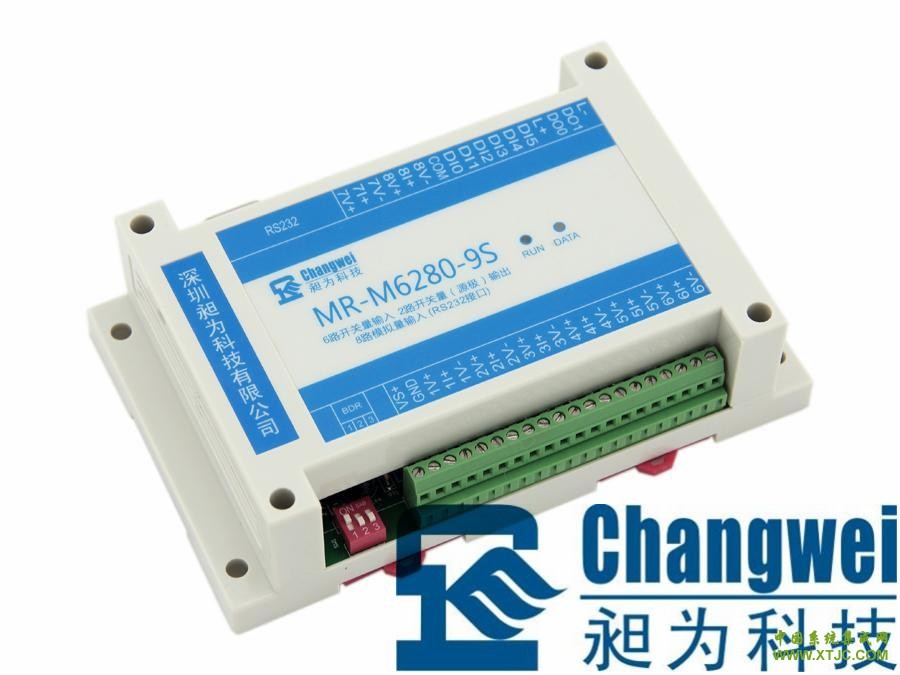

　　　MR-M6280-9S为RS232型隔离6通道开关量输入（DI）、2通道开关量输出（DO）、8通道模拟量输入（AI）信号采集控制设备：6路隔离的开关量输入通道，可实现干接点（开关触点）信号及不高于30V DC湿接点（电平）信号的接入检测；2路隔离的开关量（源极）输出通道，触点容量为100mA/30VDC，可实现小功率负载共电源正极的远程控制；8路隔离的模拟量输入通道，每个通道可输入不同类型信号，支持标准的0～5V、1～5V电压信号和0～20mA、4～20mA电流信号输入，以及其它不超过5V电压、20mA电流的非标准信号输入，并具有断线检测功能。
　　　针对工业应用，MR-M6280-9S现场开关量输入、模拟量输入信号与模块内部电路之间采用光耦隔离；看门狗电路设计，在出现意外时能够自动复位MR-M6280-9S；ESD、过压、过流保护设计，确保系统长期运行稳定可靠；隔离的RS232通讯接口设计，避免工业现场信号对MR-M6280-9S通讯接口的影响；具有通讯超时检测功能；标准Modbus RTU通讯协议，使得用户可以更加轻松实现与广泛 SCADA软件、HMI 设备及支持Modbus RTU协议的PLC等设备和系统的整合应用；免费提供协议和示例代码，使您的二次开发更加灵活、简便、高效。

特点：
6路开关量输入，兼容开关触点信号与30V DC以内电平信号；
2路源极开关量信号输出；
8路模拟量输入，兼容电压与电流信号输入，12分辨率，0.2%采样精度；
开关量输入、开关量输出、模拟量输入与系统完全隔离；
Modbus RTU通信协议，支持1、2、3、4、5、15、16功能码；
具有超时检测功能与超时预定义输出功能；
RS232通讯接口提供光电隔离及每线600W浪涌保护；
具有良好的过流过压、反接保护功能；
波特率无需电脑即可实现现场配置

MR-M6280-9S为RS232型6通道开关量输入（DI）、2通道开关量（源极）输出、8通道模拟量输入（AI）混合模块模块。其中开关量输入通道支持干接点（开关触点）信号及不高于30V DC湿接点（电平）信号的接入检测；模拟量输入每个通道可输入不同类型信号，支持标准的0～5V、1～5V电压信号和0～20mA、4～20mA电流信号输入，以及其它不超过5V电压、20mA电流的非标准信号输入。
