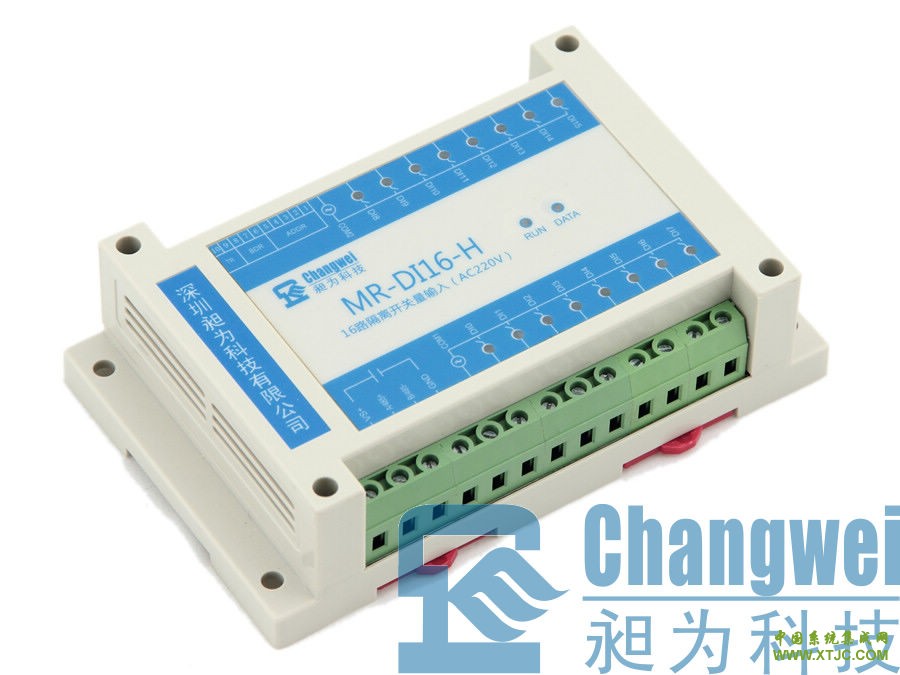

16通道交流电转RS485开关量信号采集模块
MR-DI16-H为RS485型隔离16通道开关量输入（DI）信号采集设备，2组相互隔离的开关量输入通道，可实现220V AC开关量信号的接入检测（如空气开关、机电设备交流电源开关状态检测等）。
针对工业应用，MR-DI16-H现场开关量输入信号与模块内部电路之间采用光耦隔离；ESD，过压、过流保护设计，确保系统长期运行稳定可靠；隔离的RS485通讯接口设计，避免工业现场信号对MR-DI16-H通讯接口的影响；具有通讯超时检测功能；标准Modbus RTU通讯协议，使得用户可以更加轻松实现与广泛 SCADA软件、HMI 设备及支持Modbus RTU协议的PLC等设备和系统的整合应用；免费提供协议和示例代码，使您的二次开发更加灵活、简便、高效。
特点：
1、16路220V交流电开关信号输入；
2、开关量输入与系统完全隔离；
3、Modbus RTU通信协议，支持2、3、16功能码；
4、具有超时检测功能；
5、RS485通讯接口提供光电隔离及每线600W浪涌保护；
6、具有良好的过流过压、反接保护功能；
7、地址码、波特率无需电脑即可实现现场配置；
8、集成终端电阻，可根据现场需要配置是否启用
16通道交流电转RS485开关量信号采集模块

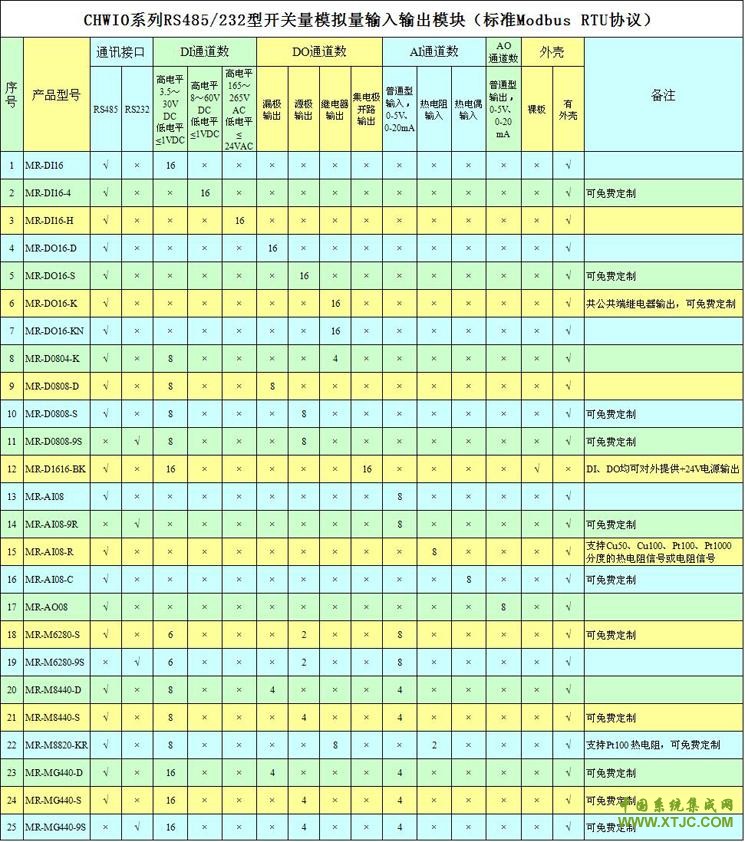

参数列表
|
数字量输入接口 （DI） |
通道数 |
16（2组，隔离电压1500VDC，每组8通道） |
|
输入类型 |
交流电开关信号 |
|
|
高电平(数字1) |
165VAC～265VAC，1.5mA（220VAC） |
|
|
低电平(数字0） |
≤24VAC |
|
|
串口通信参数 |
接口类型 |
RS485 |
|
波特率 |
1200～115200bps可设置，初始为19200bps |
|
|
通讯格式 |
8位数据位，无校验，1位停止位，1位起始位 |
|
|
通讯协议 |
Modbus RTU |
|
|
地址范围 |
1~31 |
|
|
串口保护 |
ESD保护 |
15KV |
|
隔离电压 |
1500VDC |
|
|
浪涌保护 |
600W |
|
|
串口过流，过压 |
60V，1A |
|
|
电源参数 |
电源规格 |
12～24V DC，反接保护 |
|
功耗 |
0.8W |
|
|
浪涌保护 |
600W |
|
|
电源过压，过流 |
30V，2A |
|
|
工作环境 |
工作温度 |
-10～50℃ |
|
储存温度 |
- 40～85℃ |
|
|
相对湿度 |
5～95%RH，不凝露 |
|
|
其他 |
尺寸 |
145mm*90mm*40mm |
|
外壳材质 |
ABS工程塑料 |
|
|
安装方式 |

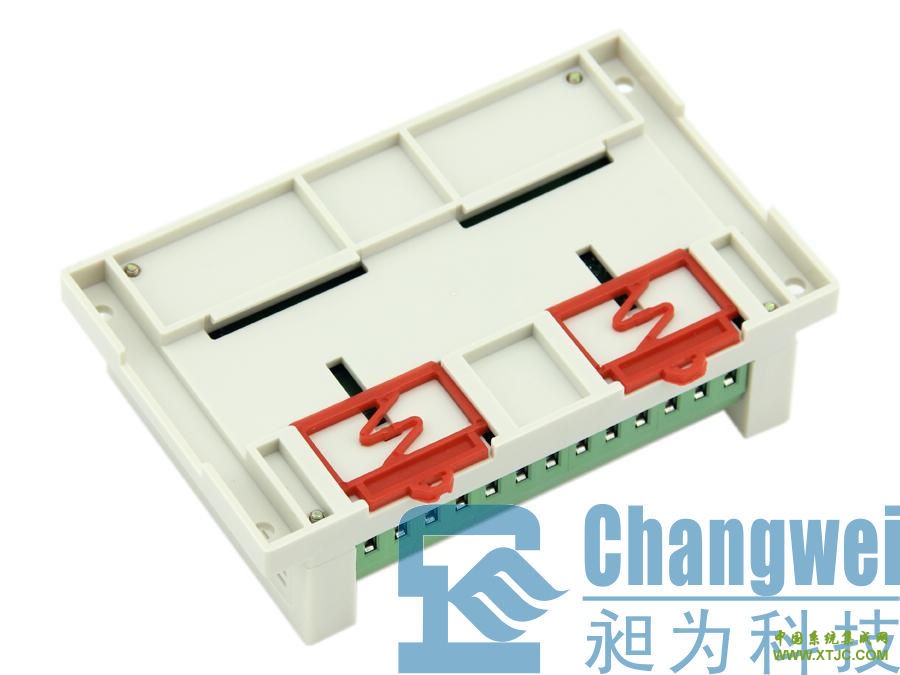

标准DIN导轨安装或螺丝安装 |
|
|
保修 |
3年质保 |
MR-DI16-H为RS485型16通道隔离开关量输入（DI）模块，2组相互隔离的开关量输入通道，每组8通道，共16通道，可实现220V AC开关量信号的接入检测（如空气开关、机电设备交流电源开关状态检测等）。
